Fațadă TP 52

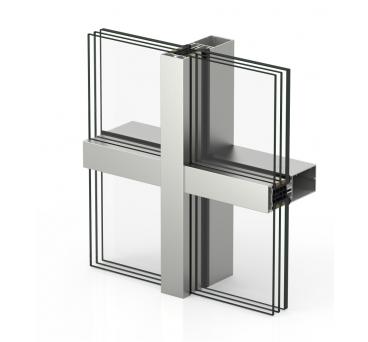

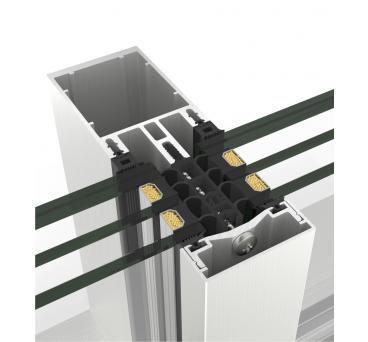

Noua generație de fațade formată dintr-un sistem de bază cu o gamă amplă de montanți și traverse care oferă soluții pentru toate necesitățile estetice și constructive ale proiectelor arhitectonice prin soluționări integrale. Profilele de bază, de 16 mm până la 250 mm pentru montanți și de 22.5 mm până la 255.5 mm pentru traversă, la fel ca și accesoriile complementare, sunt aceleași pentru toate fațadele noi CORTIZO. Gama amplă de profile și îmbinări mecanice ale acestora permite executarea tuturor tipurilor de fațade (în vertical, cu înclinație, în colț la 90º, poligonal) și module cu sticlă de dimensiuni și greutăți mari. Acest tip de fațadă TP 52 este un sistem tradițional, cunoscut și sub numele de sistem Stick. Fixarea sticlei pe profilul suport se face printr-un profil presor continuu, prins în șuruburi pe exterior într-un suport incorporat în montant sau traversă. Sticla este susținută de acest profil pe toate laturile ei, care dispune de garnituri de separare pentru a împiedica contactul dintre sticlă și metal. Profilul presor și suportul sunt acoperite cu un profil capac. Puntea termică, împreună cu ampla sa capacitate de vitrare de până la 56 mm, cu compoziții de geam de mari grosimi și eficiente din punct de vedere energetic, oferă acestei noi game de fațade excelente performanțe termice și acustice. Secțiunea văzută la exterior coincinde cu cea de la interior, fiind de 52 mm.

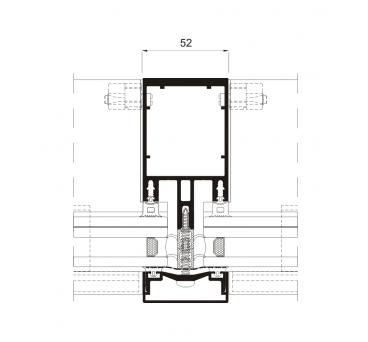

» Vitrare Vitrare maximă 64 mm Vitrare minimă 4 mm » Posibilități de deschidere Proiectantă orizontală ascunsă Proiectantă paralelă ascunsă Oscilobatantă/batantă ascunsă » Secțiuni vedere interioară Montant – 52 mm Traversa – 52 mm » Grosime profile Montant – 2,1/3 mm Traversa – 2,1 mm » Rupere de punte termică 12 – 66 mm Profile de 6,12 și 30 cu posibilitate de îmbinare. » Dimensiuni Minime/Maxime pentru deschidere Deschidere proiectantă orizontală ascunsă Lățime maximă (L) = 2.500 mm Înălțime maximă (H) = 2.500 mm Lățime minimă (L) = 500 mm Înălțime minimă (H) = 650 mm Deschidere proiectantă paralelă ascunsă Lățime maximă (L) = 2.000 mm Înălțime maximă (H) = 3.000 mm Lățime minimă (L) = 530 mm Înălțime minimă (H) = 530 mm Oscilobatantă/batantă ascunsă Lățime maximă (L) = 1.400 mm Înălțime maximă (H) = 1.900 mm Lățime minimă (L) = 500 mm Înălțime minimă (H) = 600 mm » Greutate maximă 180 Kg (Proiectantă orizontal) 200 Kg (Proiectantă paralel) 100 Kg (Batantă OB ascunsă) Consultați greutatea și dimensiunile maxime conform tipologiei. » Capace Capac eliptic de 85 mm adâncime Capac rectangular de 14, 19, 100 și 145 mm adâncime Capac tip H de 34 mm adâncime Capac piramidal de 155 mm adâncime » Finisaje Posibilitate bicolor / Vopsit / Anodizat
